Un condensateur électrique moteur se résume à deux valeurs inscrites sur son boîtier : une capacité en microfarads et une tension de service en volts. Choisir le bon modèle revient à croiser ces deux paramètres avec le type de moteur concerné. Ce guide détaille les écarts entre condensateurs permanents et condensateurs de démarrage, les critères de sélection et les erreurs de diagnostic les plus fréquentes.
Condensateur permanent ou de démarrage : tableau des différences techniques

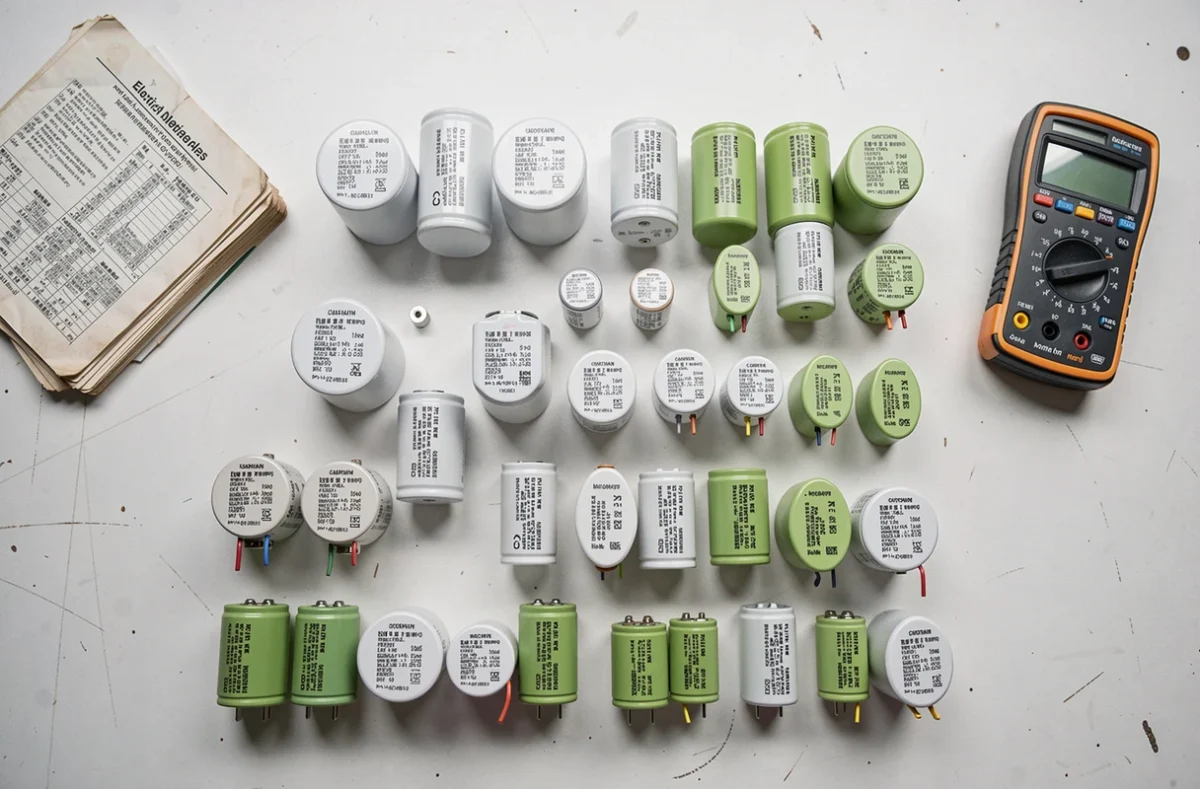

Les deux types de condensateurs pour moteur monophasé ne sont pas interchangeables. Leur technologie, leur durée d’utilisation dans le circuit et leur plage de capacité divergent nettement.
A lire aussi : Bien choisir son quadricycle électrique adulte : conseils et points clés
| Critère | Condensateur permanent | Condensateur de démarrage |
|---|---|---|
| Technologie | Polypropylène métallisé | Électrolytique (polarisé) |
| Durée dans le circuit | En continu, tant que le moteur tourne | Quelques secondes, phase de lancement uniquement |
| Plage de capacité courante | Quelques µF à une trentaine de µF | Plusieurs dizaines à plusieurs centaines de µF |
| Tension de service typique | 400-450 V | 250-330 V |
| Applications fréquentes | Volet roulant, pompe de circulation, ventilateur | Compresseur, bétonnière, scie à ruban |
Le condensateur permanent reste branché en permanence sur l’enroulement auxiliaire du moteur. Il crée le déphasage nécessaire au champ magnétique rotatif. Le condensateur de démarrage, lui, fournit un surplus de couple pendant les premières secondes puis est coupé du circuit par un relais ou un interrupteur centrifuge.
Utiliser un condensateur de démarrage à la place d’un permanent provoque une surchauffe rapide, car sa technologie électrolytique ne supporte pas un fonctionnement continu. L’inverse (un permanent à la place d’un démarrage) ne fournira pas assez de couple pour lancer une charge lourde.
A voir aussi : Choisir un véhicule pour la ville : petit, électrique, tout compris
Capacité en microfarads et tension : les deux critères à ne pas confondre
La capacité, exprimée en µF (microfarads), détermine l’intensité du déphasage entre les enroulements du moteur. Elle est fixée par le constructeur du moteur et figure sur la plaque signalétique ou sur le condensateur d’origine.
Tolérance sur la capacité de remplacement
Un condensateur moteur doit être remplacé par un modèle de capacité identique à la valeur nominale d’origine. Certaines sources techniques recommandent de changer le composant dès qu’il a perdu plus de 10 % de sa valeur nominale, car cette dérive altère le couple et le rendement du moteur.
Monter une capacité trop élevée augmente le courant dans l’enroulement auxiliaire et risque de griller le bobinage. Une capacité trop faible réduit le couple, provoque des vibrations et peut empêcher le démarrage sous charge.
Tension de service : pourquoi choisir au-dessus de la tension secteur
La tension inscrite sur le condensateur n’est pas la tension de fonctionnement, c’est la tension maximale qu’il supporte en continu. Pour un réseau domestique en 230 V, un condensateur de 400 à 450 V absorbe les surtensions et les contraintes induites au démarrage. Un modèle calibré à 250 V sur un réseau 230 V ne dispose d’aucune marge et vieillira prématurément.
Diagnostic d’un condensateur moteur défaillant : au-delà de la simple mesure en µF
Un moteur qui peine à démarrer, qui tourne lentement ou qui produit un bourdonnement anormal oriente souvent vers le condensateur. Le réflexe habituel consiste à mesurer la capacité au multimètre. Cette approche est nécessaire, mais pas suffisante.
Un condensateur peut afficher une capacité correcte tout en ayant un ESR anormalement élevé. L’ESR (résistance série équivalente) traduit les pertes internes du composant. Un ESR dégradé signifie que le condensateur dissipe une partie de l’énergie en chaleur au lieu de la restituer au circuit. Le moteur démarre alors mollement ou chauffe sans raison apparente.
Un diagnostic complet combine trois étapes :
- Décharger le condensateur avant toute manipulation (un condensateur chargé peut délivrer une décharge douloureuse, voire dangereuse)
- Mesurer la capacité avec un multimètre en mode capacimètre et vérifier qu’elle reste dans la tolérance du fabricant
- Contrôler l’ESR avec un appareil dédié ou un multimètre offrant cette fonction, pour détecter une dégradation invisible à la seule mesure de capacité
Type de raccordement : cosses Faston ou fils souples
Le choix du raccordement dépend du câblage existant dans le moteur ou l’appareil. Les deux formats courants sont les cosses Faston (languettes métalliques plates) et les fils souples sortant directement du condensateur.

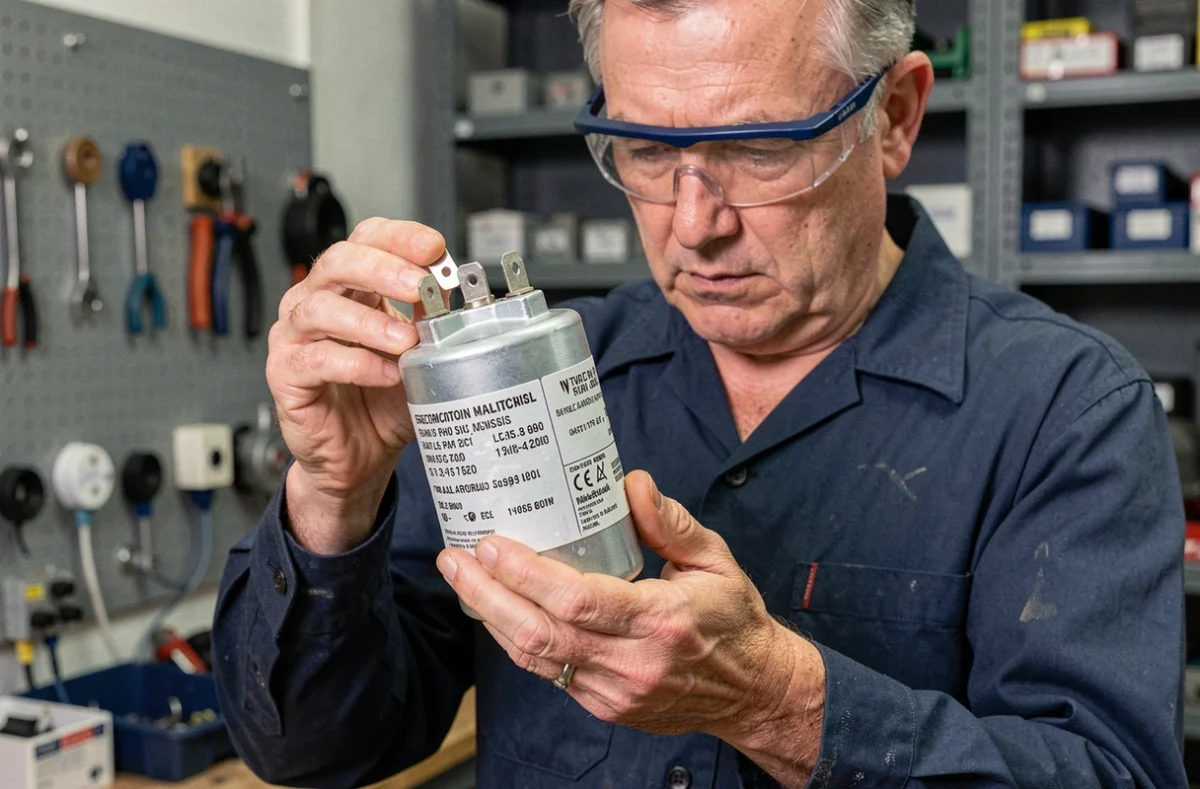

Les cosses Faston facilitent le remplacement : il suffit d’enficher les connecteurs sans soudure. On les trouve sur la plupart des condensateurs permanents destinés aux volets roulants, pompes et moteurs de ventilation. Les modèles à fils souples se rencontrent davantage sur les condensateurs de démarrage de forte capacité ou sur certains moteurs industriels où le câblage est directement raccordé au bornier.
Un condensateur à cosses peut remplacer un modèle à fils (et inversement) à condition de respecter la capacité et la tension. Le raccordement s’adapte avec des cosses à sertir ou des dominos. En revanche, la compatibilité mécanique avec le logement du moteur mérite vérification : un condensateur de démarrage électrolytique est souvent plus volumineux qu’un permanent polypropylène de même capacité.
Erreurs fréquentes lors du remplacement d’un condensateur moteur
Trois situations reviennent régulièrement chez les débutants qui changent un condensateur pour la première fois.
- Choisir la capacité « la plus proche disponible en stock » au lieu de commander la valeur exacte. Un écart de quelques microfarads suffit à modifier le comportement du moteur, surtout sur les petites puissances (volet roulant, pompe de piscine)
- Confondre condensateur permanent et condensateur de démarrage sur un moteur équipé des deux. Le permanent est généralement le plus petit des deux, avec une capacité plus faible et une tension plus élevée
- Négliger la tension de service en se focalisant uniquement sur la capacité. Un condensateur de bonne capacité mais de tension insuffisante claquera après quelques semaines d’utilisation
Le remplacement d’un condensateur moteur reste une opération accessible à condition de relever précisément les deux valeurs d’origine (µF et volts) et de respecter le type de condensateur adapté au régime de fonctionnement. La plaque signalétique du moteur ou l’étiquette du condensateur d’origine fournissent toujours ces informations. En cas de doute sur l’état du composant, la mesure combinée de la capacité et de l’ESR tranche plus fiablement qu’un simple test au multimètre.
